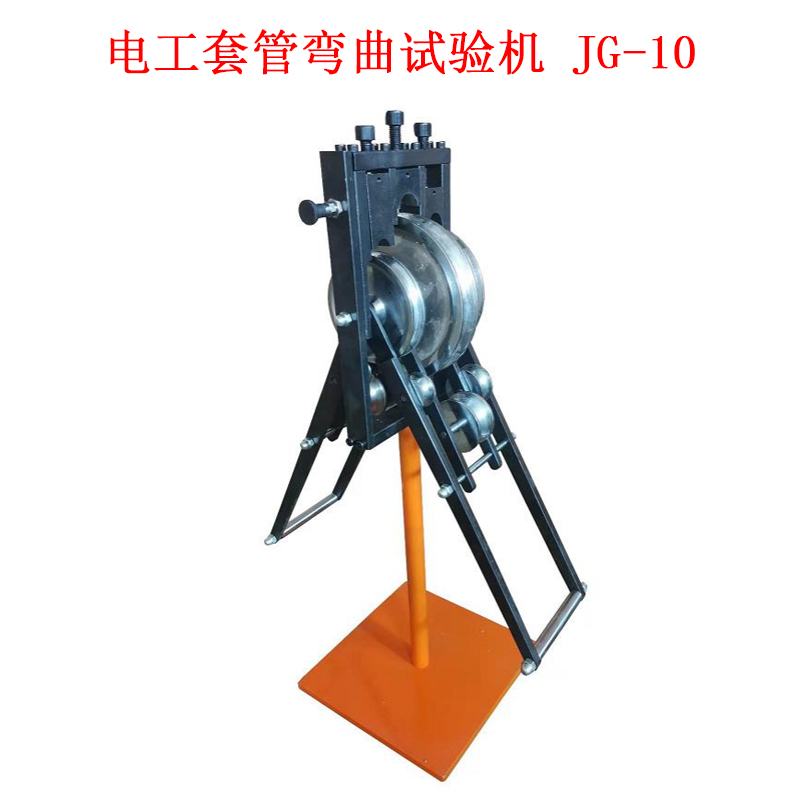

電工套管彎曲試驗機 JG-10

一、概述

我廠生產的電工套管彎曲試驗機符合 GB/T14823.2《電氣安裝用導管 特

殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣 電工套管及配件》

及 ZBG33008《聚氯乙稀塑料波紋電線管》等中對設備要求。

二、主要技術參數

1、試樣導管直徑: 16 20 25mm

2、成形模槽底半徑: 48 60 75mm

3、彎曲型輥中心軌跡半徑: 84 105 131.25mm

4、成形模及彎曲型輥槽半徑：8.1 10.1 12.6mm

5、彎曲型輥槽底直徑： 24 30 37.5mm

6、試樣彎曲總角度： 180°

7、外形尺寸：長×寬×高 350×320×900mm 8、重 量 ： 37kg

三、設備結構

本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成

四、操作與使用

1、將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由無毛刺直徑為 1-2mm

的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小

0.7-1mm）?；虿捎蒙a(chǎn)廠所推薦的彎曲輔助件。

2、將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），

將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕

輕夾在成形模的槽中。

3、將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為 180°，以至在放

開型輥時，試樣所彎曲到 90°角，在 90°角這一位置上，應在不損壞試

樣及彎曲輔助件的情況下。試驗后，觀察試樣有無裂痕。

電工套管彎曲試驗機 JG-10
