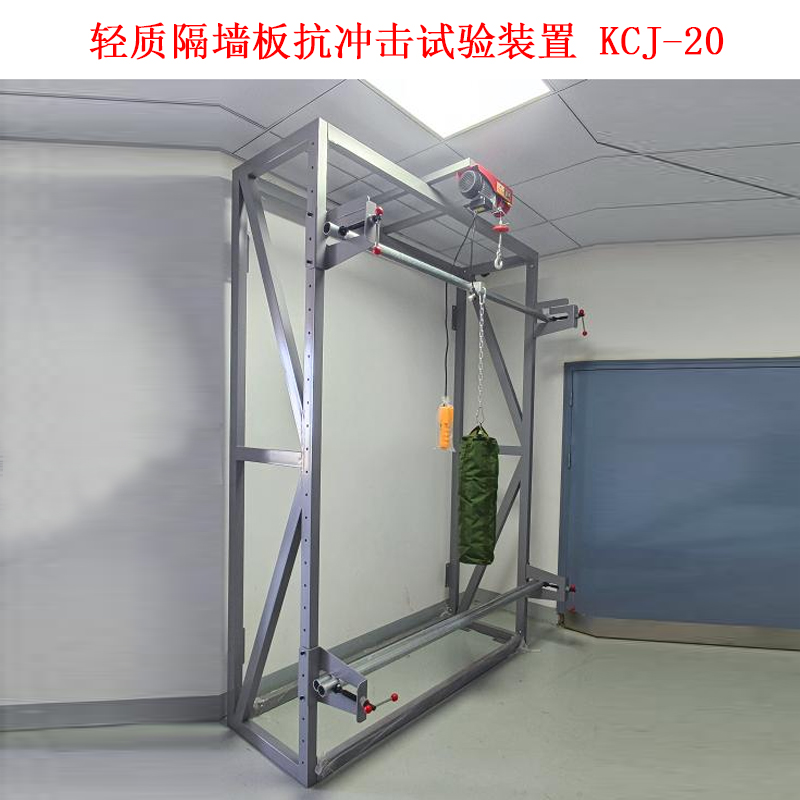

輕質隔墻板抗沖擊試驗裝置 KCJ-20

一、輕質隔墻板抗沖擊試驗裝置沖擊試驗方法

本裝置根據國標：GB/T23451-2009 和 GB/T30100-2013 的技術要求。加裝了電動升降裝

置，操作更是方便，安全！

1、輕質隔墻板抗沖擊試驗裝置試驗條板的長度尺寸不應小于 2.4m ；

2、取條板三塊為一組樣本，按圖示組裝并固定，上下鋼管中心間距為板長減去 100mm，

即（L-100）mm。板縫用與板材材質相符的砂漿粘結，板與板之間擠緊，接縫處用玻璃纖維

布搭接，并用砂漿壓實、刮平。

3、靜置 24h 后將裝有 30Kg 重，粒徑 2mm 以下細砂的標準砂袋用直徑 10mm 左右的繩子

固定在其中心距板面 100mm 的鋼環上，使砂袋垂懸狀態時的重心位于 L/2 高度處。

4、以繩長為半徑沿圓弧將砂袋在與板面垂直的平面內拉開，使重心提高 500mm（標尺測

量），然后自由擺動下落，沖擊設定位置，反復 5 次。

5、目測板兩面有無貫通裂縫，記錄試驗結果。結果符合相關要求即為合格。

6、試驗結果僅適用于所測條板長度尺寸以內的條板。

二、輕質隔墻板吊掛力試驗裝置吊掛力試驗方法（選配）

1、取試驗條板一塊，在板中高 2000mm 處，切深乘以高乘以寬為 50mm×40mm×90mm

的孔洞，清殘灰后，用水泥水玻璃漿（或其他粘結劑）黏結。吊掛件孔與板面間距為 100mm。

靜置 24h 后，檢查吊掛件安裝是否牢固，否則重新安裝。

2、將試驗條板上下管間距（L-100）mm。

3、通過鋼板吊掛件的圓孔，分二級施加荷載，一級加荷 500N，靜置 2min。第二級再加

荷 500N。靜置 24h，觀察吊掛區周圍板面有無寬度超過 0.5mm 以上的裂縫，記錄試驗結果。

吊掛區周圍板面無寬度超過 0.5mm 以上裂縫且吊掛力符合相關要求即為合格。

輕質隔墻板抗沖擊試驗裝置 KCJ-20
